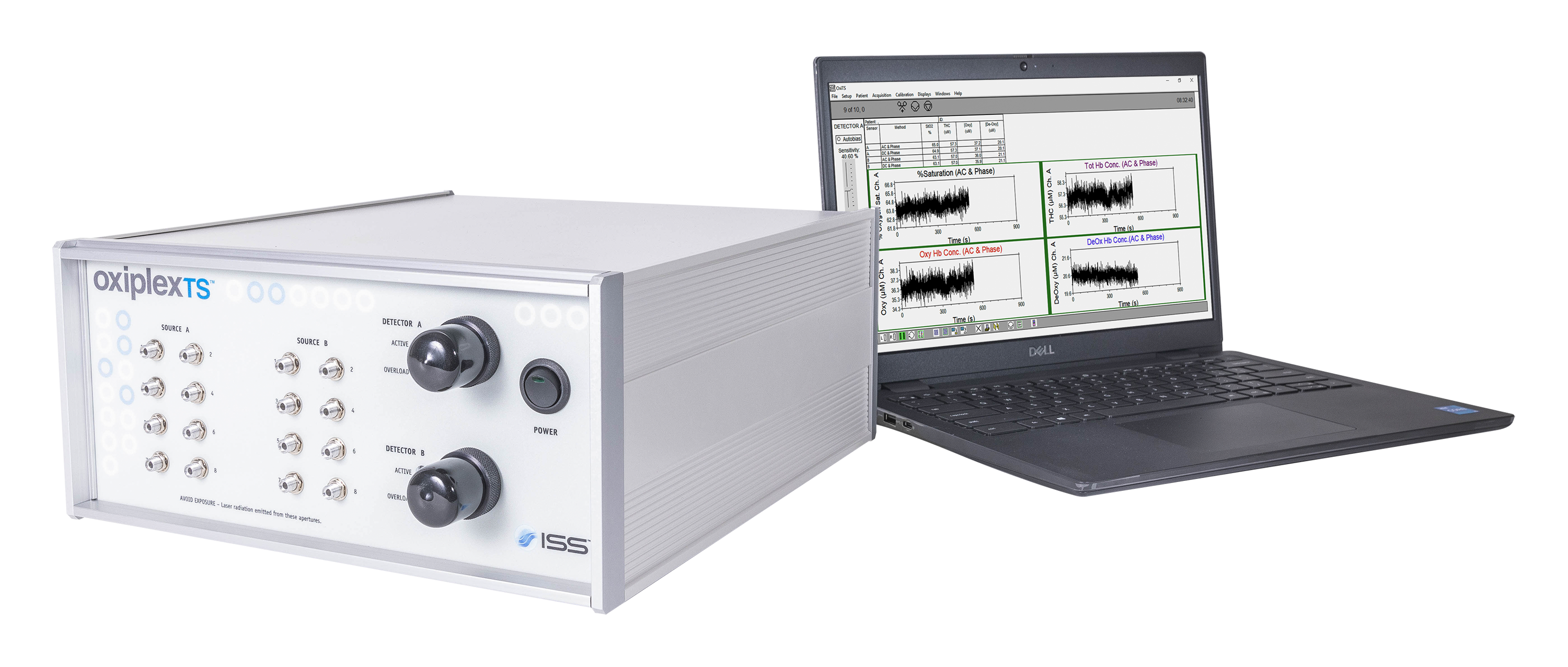

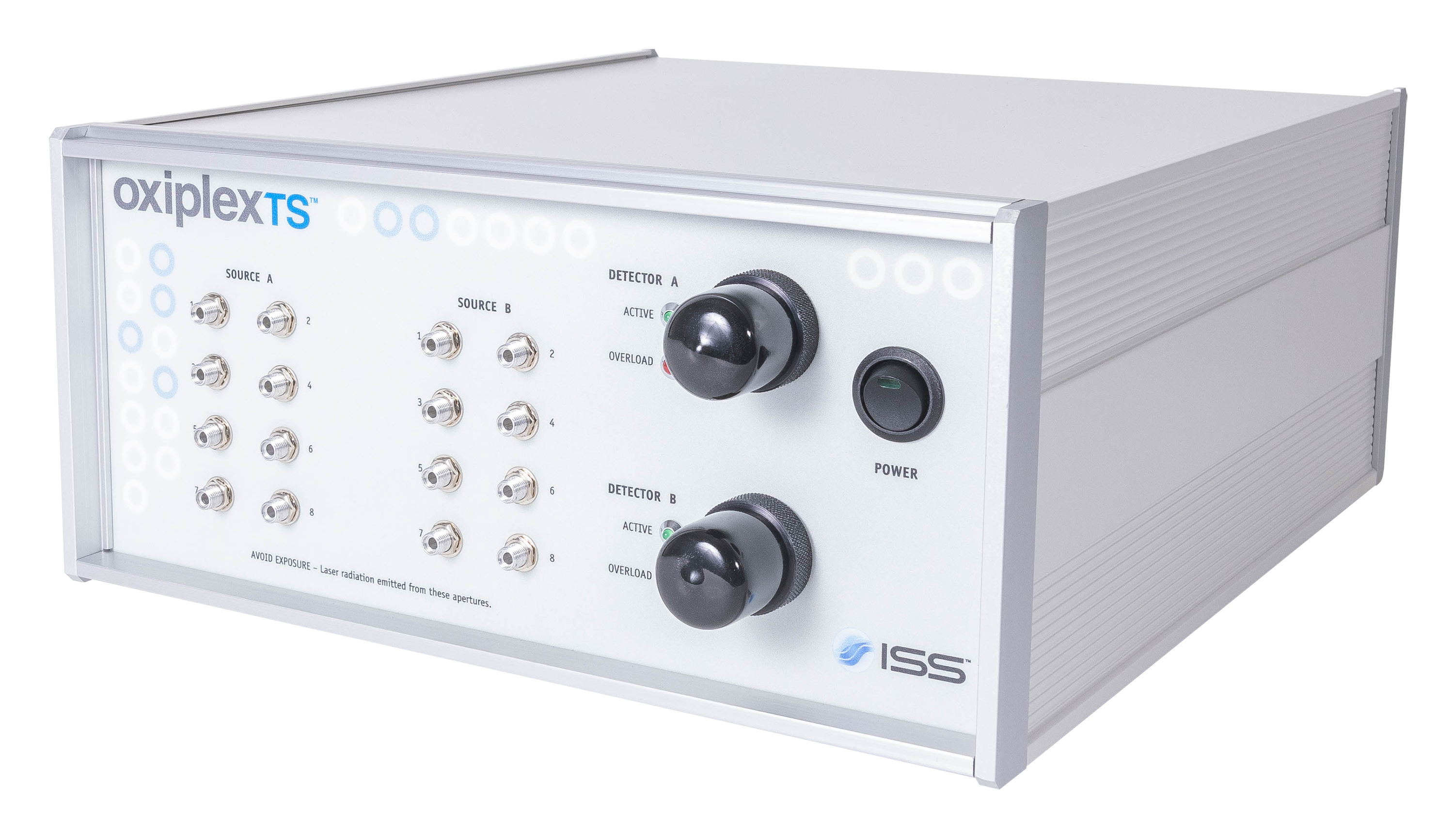

Overview of OxiplexTS

OxiplexTS是一个革命性的新装置,用于组织中含氧和脱氧血红蛋白浓度的绝对测量。此装置的工作方式为在离收集器已知距离处向组织中发射近红外光线。两个不同波长的低强度光线在110 MHz的射频处被调制。被收集的光会被测量并处理,以此得出组织 (大脑或肌肉) 的光学参数 (吸收和散射系数) 。在吸收和散射系数被测定后,可以计算出含氧和脱氧血红蛋白浓度,也就能由此得出氧气饱和度。

ISS OxiplexTS的与众不同之处在于它应用了光子通过高度散射进行迁移的理论知识,这使得我们可以在人类组织这样高度散射和吸收的介质中对光学参数进行绝对测量。

由于OxiplexTS对组织的吸收和散射进行了直接测量,它不需要任何的校准、估算或是为了准确测量吸收及血红蛋白浓度而对散射做出假设。将散射从吸收测量中分离这一独特的性能使得ISS OxiplexTS超越了所有其他近红外组织血氧仪技术。

警告:这是研究性器械,被联邦 (或美国) 法律限制为用于研究。ISS OxiplexTS目前只能被用于科研。

OxiplexTS的关键特征

上至50 Hz的快速测量

上至50 Hz的快速测量

不基于假设的测量

不基于假设的测量

氧合及脱氧血红蛋白浓度的分别读数

氧合及脱氧血红蛋白浓度的分别读数

Applications of OxiplexTS

Several areas may benefit from the monitoring of the absolute values of tissue oxygenation, especially when pulse oximetry is not applicable because of the irregularity, or the lack of, the heartbeat, and in all the cases where the tissue oxygenation, and not the arterial oxygen saturation, is the parameter of interest. Therefore, the applications of the OxiplexTS include but are not limited to:

  • Peripheral Vascular Disease
  • Monitoring Brain Oxygenation in OR/ER/ICU
    • Anesthesiology
    • Cardiothoracic & Vascular Surgery
    • Neurosurgery
  • Attention Deficit Hyperactivity Disorder (ADHD)
  • Sleep Studies
  • Women's Health and Obstetrics
  • Neonatal Applications
    • Premature Infant Intensive Care
    • Hemodynamic stress monitoring
  • Ergonomics
  • Sport Medicine and Kinesiology
    • High altitude physiology
    • Tissue Oxygenation in Hyperbaric Chambers

Product Specifications for OxiplexTS

运作方式
  • 频域 - 多距离
调制频率
  • 110 MHz
测量
  • 组织氧气饱和度
  • 氧合和脱氧血红蛋白浓度
  • 血红蛋白总量浓度
  • 吸收系数
  • 减小散射系数
  • 强度和相位
光源
  • 8个激光二极管位于690 nm处发射
  • 8个激光二极管位于830 nm处发射
  • 激光二极管为时分复用
  • 可提供定制化波长
光探测器
  • 光电倍增管
  • 计算机控制偏置电压 (增益)
  • 自动化安全关闭
平均光学功率
  • 小于1 mW
测量通道的数量
  • 2

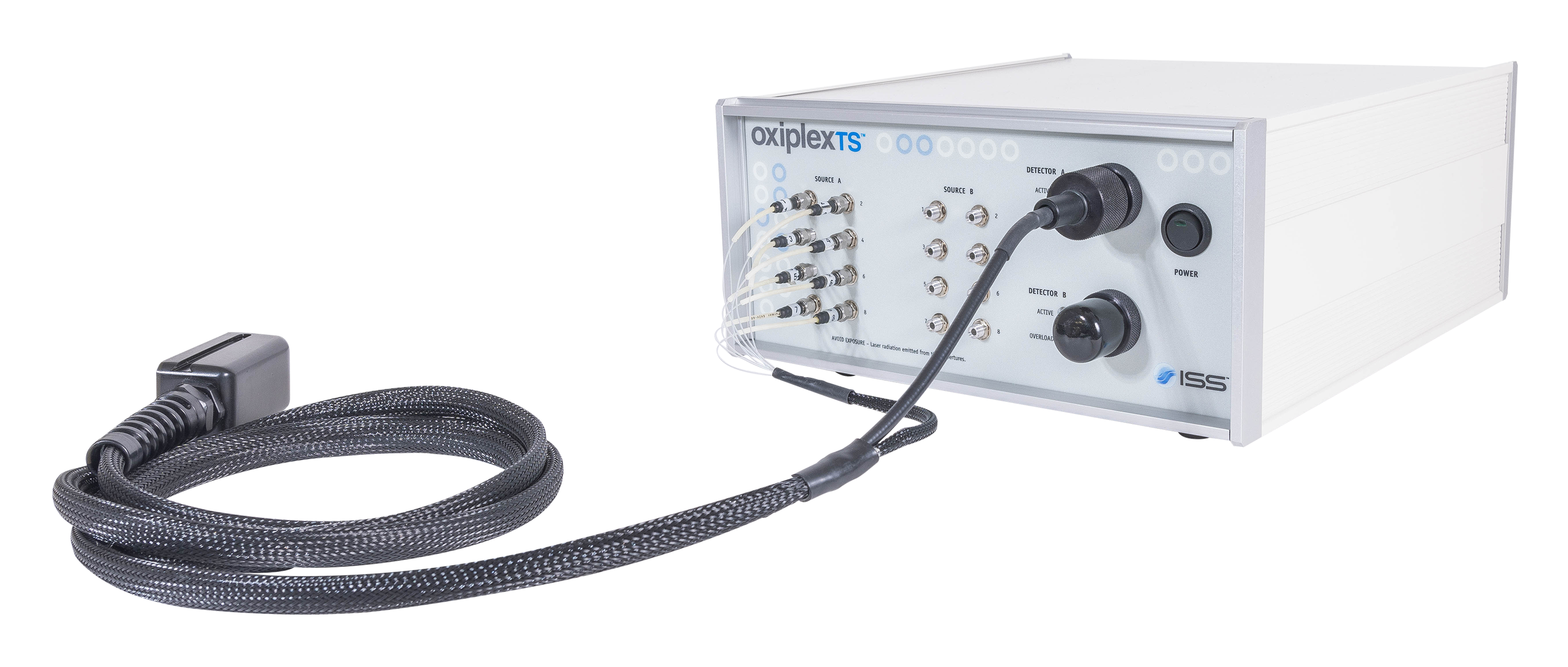

传感器
  • 所有的光纤传感器
  • 用于不同应用的各个传感器种类
  • 上至10 m的纤维长度

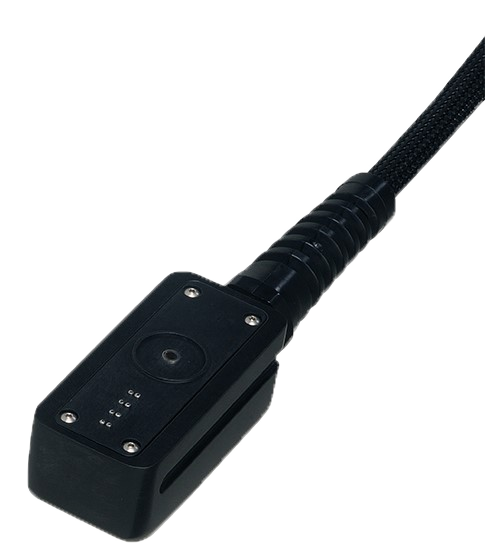

  • 可根据需求提供MRI可兼容传感器
空间分辨率
  • 4发射器-探测器距离/传感器
数据采集率
  • 从20 ms到分钟
最大实验时长
  • 上至数天 (250,000数据点)
连接至外部电脑
  • USB
操作系统
  • Windows 11
大小 (cm)
  • 28.9 x 14.6 x 36.2
重量 (kg)
  • 5.4
Power Requirements
  • 110 - 240 V; 50/60 Hz
Sampling Rate
  • Up to 50 Hz
