Alba v5时间分辨共焦显微镜具有单分子灵敏度

联系我们 进一步讨论我们的技术、请求报价、或是安排一次仪器展示。

Overview of Alba v5

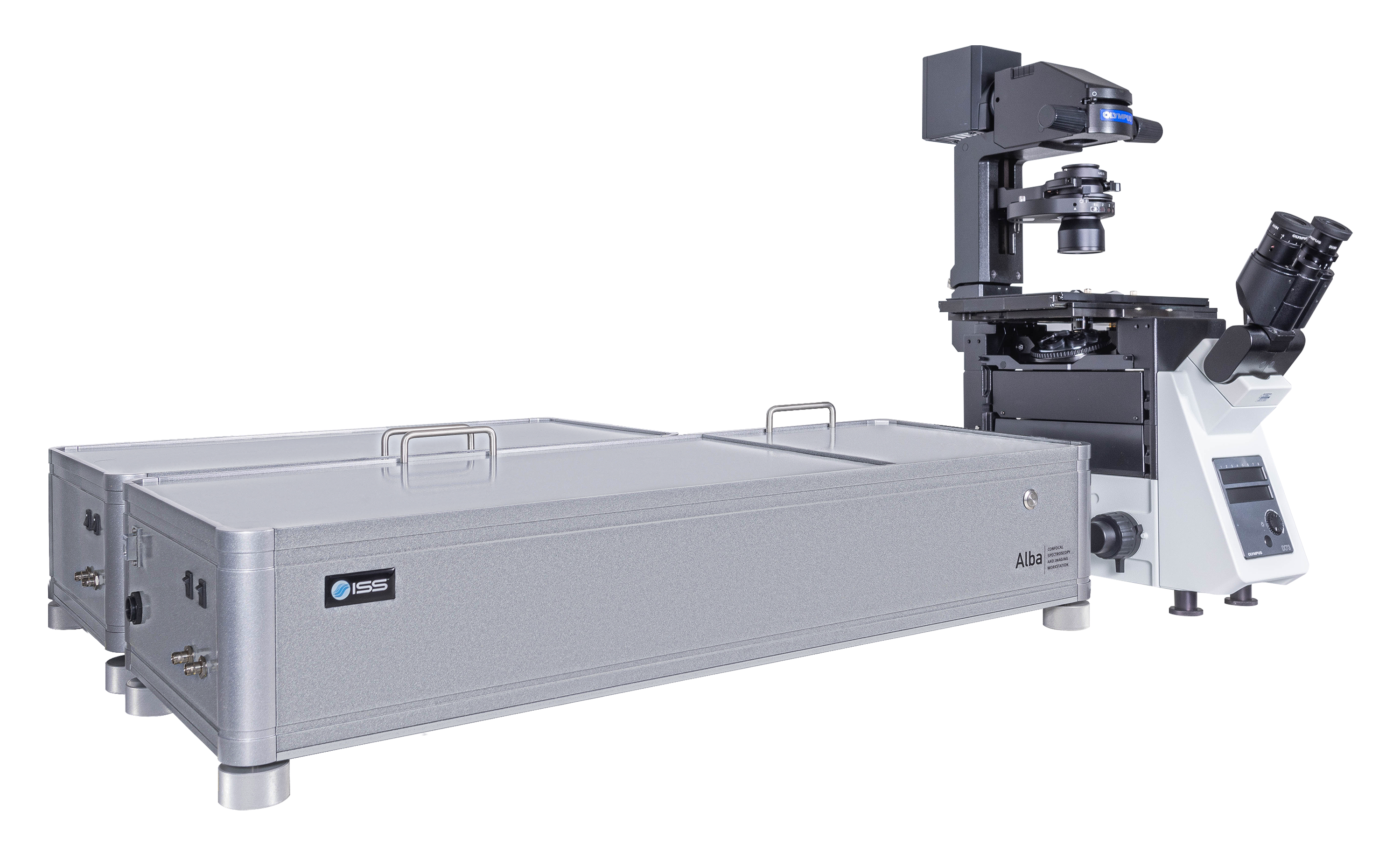

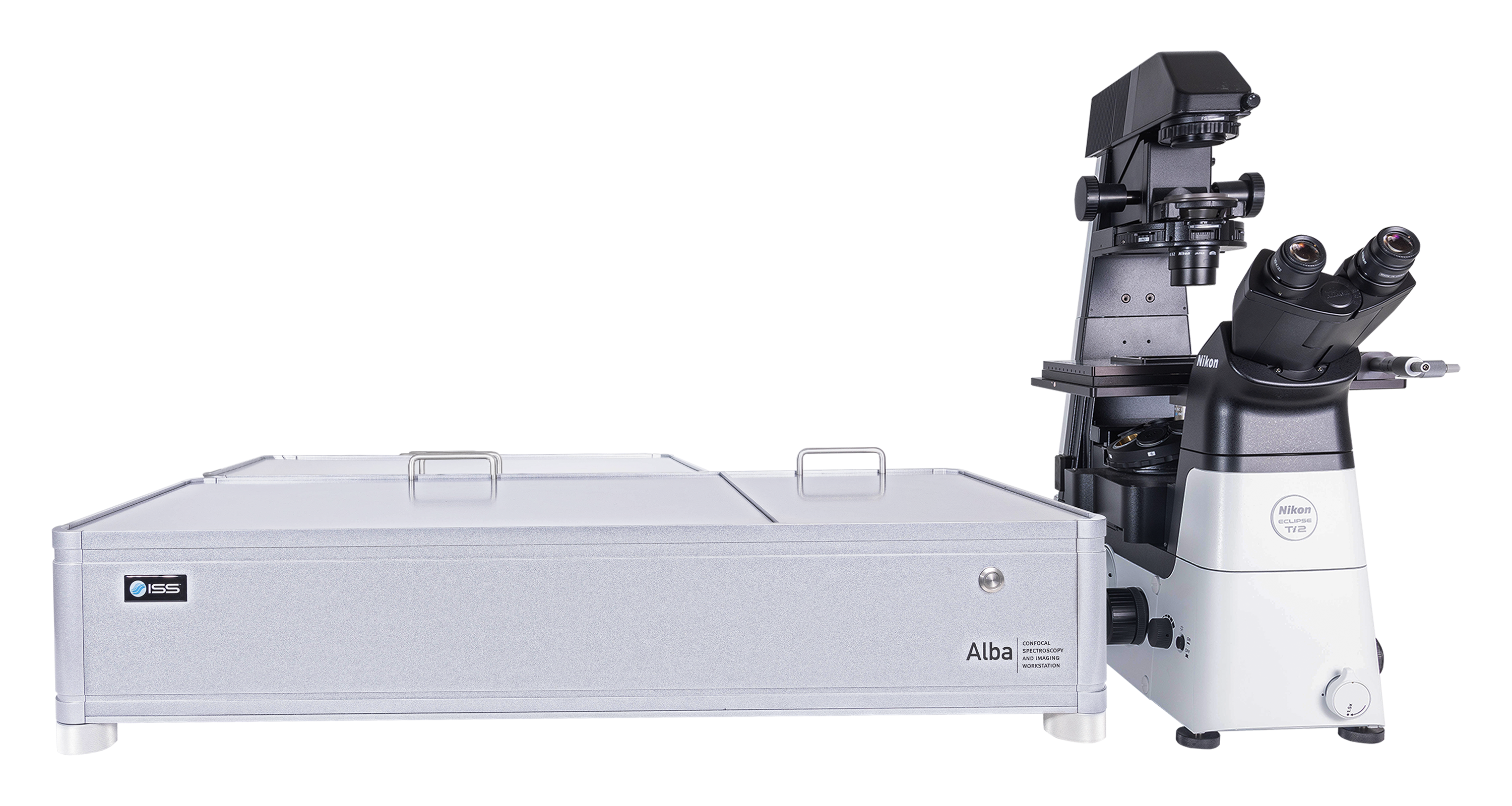

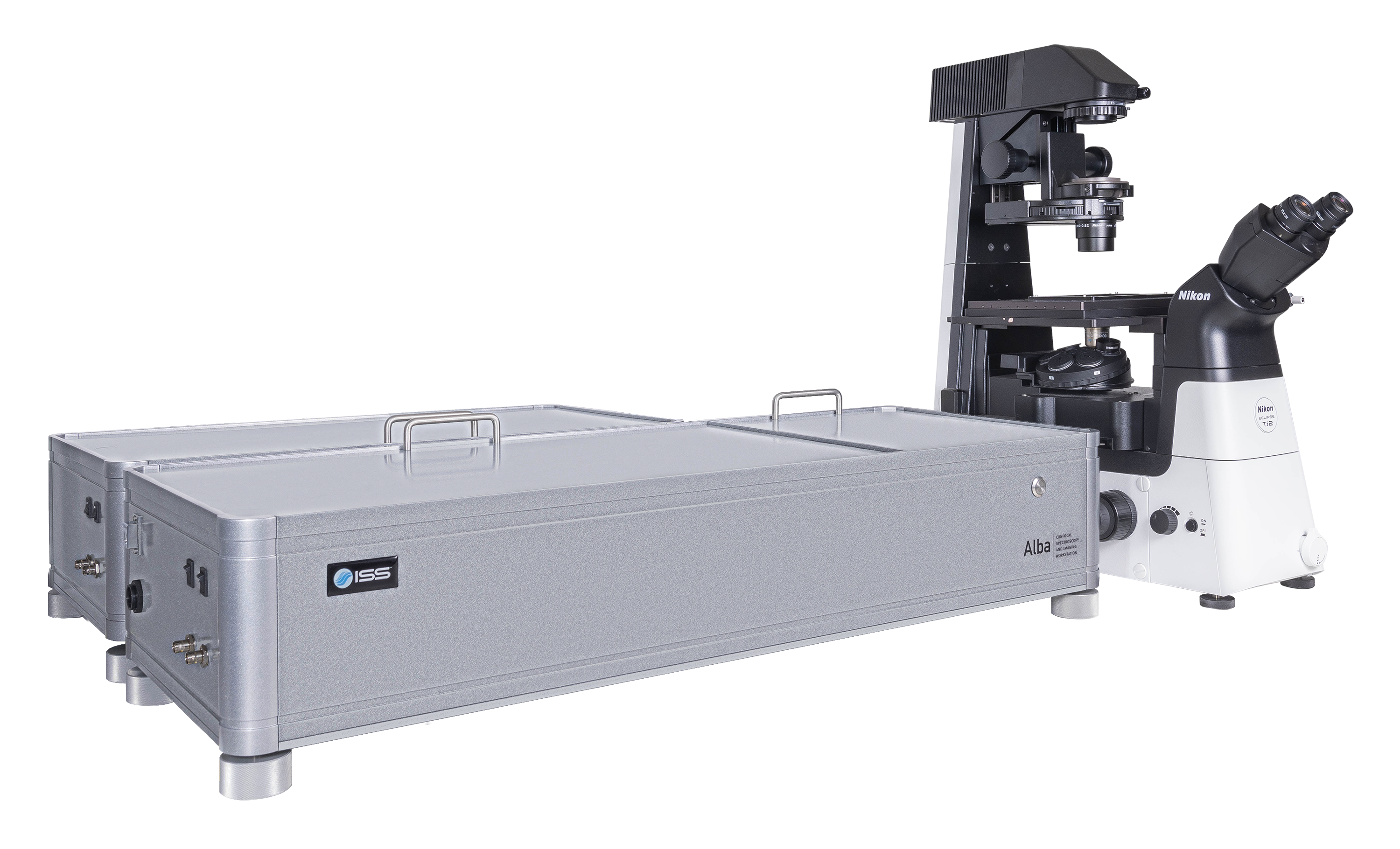

Alba v5是一个结合了各种测量模式的激光扫描显微镜,在实验量化生物学和材料科学中对单分子探测灵敏度有较高要求的情况下应用。它可以从光谱中的紫色区域至近红外区域进行采集,带有两个独立的激光入射端口。Alba v5由VistaVision驱动。VistaVision是一款综合性软件包,用于仪器控制、图像获取及处理。

Alba v5的关键特征

活细胞中的FLIM FRET

活细胞中的FLIM FRET

组织成像

组织成像

单分子研究

单分子研究和通过反聚束实现的单个发射体探测

通过时间解析解混实现的多重成像

用相位图通过时间解析解混实现的多重成像

多模态成像

多模态成像

多模态成像 (强度、寿命和SHG)

铃兰的根茎横截面。图像由带有多光子激光器 (在800 nm处发射) 的Alba获得。标准荧光强度图像 (图1) 荧光寿命图像 (图2) 和二次谐波生成 (SHG) 图像 (图3)。 所有的图像都是256 × 256像素、40 × 40 µm2

(由伊利诺伊厄巴纳贝克曼研究所的zhang博士提供)

组织成像

Autofluorescence tissue image

自发荧光组织图像:激发:375 nm,发射:425 nm,物镜:20X NA0.75

(由GSK的Aneesh Alex博士提供)

活细胞中的FLIM-FRET

FRET efficiencies in live cells

FLIM-FRET绘制了活细胞中共同表达Cerulean和Venus的Cebp/α 蛋白质FRET效率,以此在细胞核 (仅供体控制:仅表达Cebp/α-Cerulean的细胞;FRET样本:共同表达Cebp/α-Cerulean和Cebp/α-Venus的细胞)定位其二聚化

FRET efficiencies in live cells
FRET效率图和强度图像的重合(Nature Protocols Vol. 6: 1324-1340, 2011)

使用相位图通过时间分辨解混合获得的多重成像

Multiplex image of labeled mitochondria and microtubule in the same cells

通过时间分辨荧光进行的多重成像需要使用单个激发波长,并且数据是在单个探测通道上获取的。上图显示了双标记的多重成像,同一细胞内用Alexa Fluor 647 (AF647) 标记的线粒体和Atto 647 (Atto647) 标记的微管。原始图像获取时是在640 nm处激发的,并且探测是在同一发射通道中进行的。利用相位图中的分析程式,两个结构可以被分开。

通过偏振成像实现的HomoFRET探测

Venus expressed in a HeLa cell with anisotropy measurements of monomer and hexamer structures.

Venus在海拉细胞内被表达。激发波长为514 nm,并且发射是通过带通过滤器545/35 nm完成的。发射中的分束偏振器会将荧光光束分成垂直和平行方向的光束,每一个光束由一个采集通道进行探测。各向异性图像在各个像素上被算出。对于单体 (右上) 来说,各向异性的平均值约为0.2,这说明了普遍的方向为沿着平行轴。对于六聚体来说,这一数值会小于0.1,这是由六聚体结构上不同Venus荧光蛋白质之间的局部homo FRET造成的。

单分子研究:通过反聚束探测单发射体

Antibunching data acquired on solution of Rhodamine 110 in water

通过罗丹明110水溶液获得的反聚束数据 (488 nm处激发)。通过用经典Hanbury-Brown-Twiss装置将信号分成两束并把每个光束发送到Alba上分别的探测器以完成测量:采集电子设备能提供光子到达探测器处的时间差直方图。直方图在重合点处出现了下凹,凹陷的深度取决于观察体积中独立发射器的数量,而形状则由激发态寿命决定。

Product Specifications for Alba v5

仪器特点
  • 每个采集通道上都有单独的针孔
  • 通过电脑操控对针孔可变小孔的选择
  • 通过电脑操控成像平面上针孔的位置
  • 单光子或多光子激发
  • 上至四个通道的数据采集
  • 摄像头的辅助接口
显微镜
  • 倒置和正置
物镜
  • 拥有20X、40X、60X的放大倍率和1.5-8.1的工作距离
  • 油浸物镜,1.4 NA和60X (标准);可提供其他小孔
  • 水浸物镜,1.2 NA 60X (标准), 带有盖玻片校正 (用于0.15-0.18盖玻片);可以提供其他小孔
光源
  • 单光子激光器被容纳在一个激光发射器内,通过电脑操控扩束器、激光强度和快门
  • 多光子激发通过电脑操控扩束器、激光强度和快门
激光发射器
  • 3、4、6激光器的型号。光通过单模式光纤被送至显微镜
振镜扫描仪
  • 2个镀银扫描振镜
  • 清晰的光学表面:3 mm
  • 最大扫描率:5 KHz for 3 mm
  • 扫描分辨率:64 x 64 to 4096 x 4096 pixels
  • 扫描模式:Pt, Xt, XZ, XY, XZt, XYt, XYZ
  • ROI扫描:长方形、椭圆、多边形、线
位置控制
  • ISS 3轴控制单元
  • ISS XY振镜控制单元
  • ISS Z-压电控制单元
  • 显微镜内置聚焦控制模块
  • 自动化XY滑台 (ASI, Prior)
  • XYZ压电台 (MadCity, PI)
针孔
  • 孔径可变针孔;直径范围从20 µm至1000 µm
探测器
  • 冷却GaAsP和GaAs PMT
  • 冷却混合型PMT
  • SPADs
二向色滤光片
  • 用于单光子激发:1、2、3频段滤光片
  • 用于多光子激发
偏振器
  • 立方分光镜,波长范围:450 - 1100 nm; 消光比:在±3 度处为10,000:1
数据采集单元
  • FastFLIM (数字频域FLIM)
  • SWISS TCSPC卡(时域FLIM)
软件
  • VistaVision
电脑和显示屏
  • 高性能处理器, 32 GB RAM, Windows 11, 64比特
  • 32"显示屏, 2556 x 1440分辨率
电源要求
  • 110 - 240 V, 50/60 Hz, 400 VAC
大小 (mm)
  • 885 (长) x 600 (宽) x 330 (高)
重量 (kg)
  • 40 (不带显微镜)

Alba v5的测量

强度和寿命成像
  • 1p或2p共焦图像
  • 频域或TCSPC的FLIM
  • 磷光寿命成像 (PLIM)
  • 偏振图像
稳态和时间解析偏振各向异性成像

荧光波动光谱 (FFS)
  • 荧光相关光谱 (FCS)
  • 荧光互相关光谱 (FCCS)
  • 光子计数直方图 (PCH)
  • 荧光寿命相关光谱 (FLCS)
  • 扫描FCS
  • 数量和亮度 (N&B)
  • 光栅成像相关光谱 (RICS)
粒子追踪 (自选的)
  • 分子轨迹的3D重建
超分辨率
  • 20 nm分辨率的纳米成像重建
单分子FRET突发分析
  • 突发分析
  • FRET和相关方法
  • PIE-FRET方法
反聚束

下载手册 下载数据表

Alba v5的产品配件

更多产品选择

  • 灌注系统可稳定条件
    灌注系统

    这款蠕动泵为滑台上保持样本状态 (温度、pH等等) 提供了解决方案。

  • 防止样本变干的灌溉系统
    灌溉系统

    当使用水物镜进行长时间测量时,它可以防止液体变干。

  • 自动维持焦距
    自动对焦保持

    它通过使用主动反馈防止漂移,让物镜的焦点位置保持数个小时。

  • 为细胞培养维持环境条件
    样本温度控制

    滑台顶部的培养箱或是一个完整的外壳可以用于维持细胞培养的环境条件。

  • 落射荧光灯
    落射荧光灯

    您可以通过Epi模块将您的样本可视化。请选择弧光灯或 LED 作为光源以及合适的滤光片立方体以添加到显微镜盒中。

  • 与原子力显微镜连接
    原子力显微镜 (AFM)

    与以下型号完全集成:
    JPK-Bruker的NanoWizard
    Bruker的Resolve
    对于其他型号,请联系ISS。

Alba v5的产品软件

显示VistaVision的截屏

VistaVision

VistaVision是一款用于共焦显微镜应用的完整软件包,其中包括仪器控制、数据采集和数据处理。它易于使用,该软件易于使用,通过模块化组件开发,可在特定仪器配置被选择时激活。模块包括:

  • FLIM/PLIM成像
  • FFS
  • smFRET
  • 粒子追踪
了解更多

产品资源

Alba v5的配置

Alba可以选择两种几何配置中的一个:一个是分支配置,其中每一个通道荧光光束以级联形式分开;另一个是平行配置,其中荧光光束分别为通道1-2和3-4分离。

Alba in the Branch ConfigurationAlba in the Parallel Configuration
